Controllo non distruttivo con metodo magnetoscopico (MT)

Verifica le discontinuità superficiali e sub-superficiali in componenti ferromagnetici

TEC Eurolab dispone di numerosi dispositivi per l’esecuzione di controlli con particelle magnetiche, sia in sede, sia presso cliente.

Disponiamo di diverse strumentazioni, in grado di rispondere a specifiche esigenze del cliente nell’effettuazione del controllo presso i nostri laboratori o presso la sede del cliente.

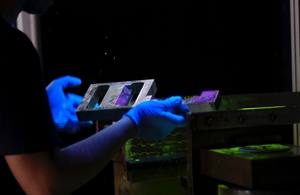

LE STRUMENTAZIONI IN DOTAZIONE AL CENTRO CONTROLLI NON DISTRUTTIVI

Impianto a bancale fisso – General Industry  – Accreditato ACCREDIA 17025 in accordo alla specifica UNI EN ISO 9934-1,

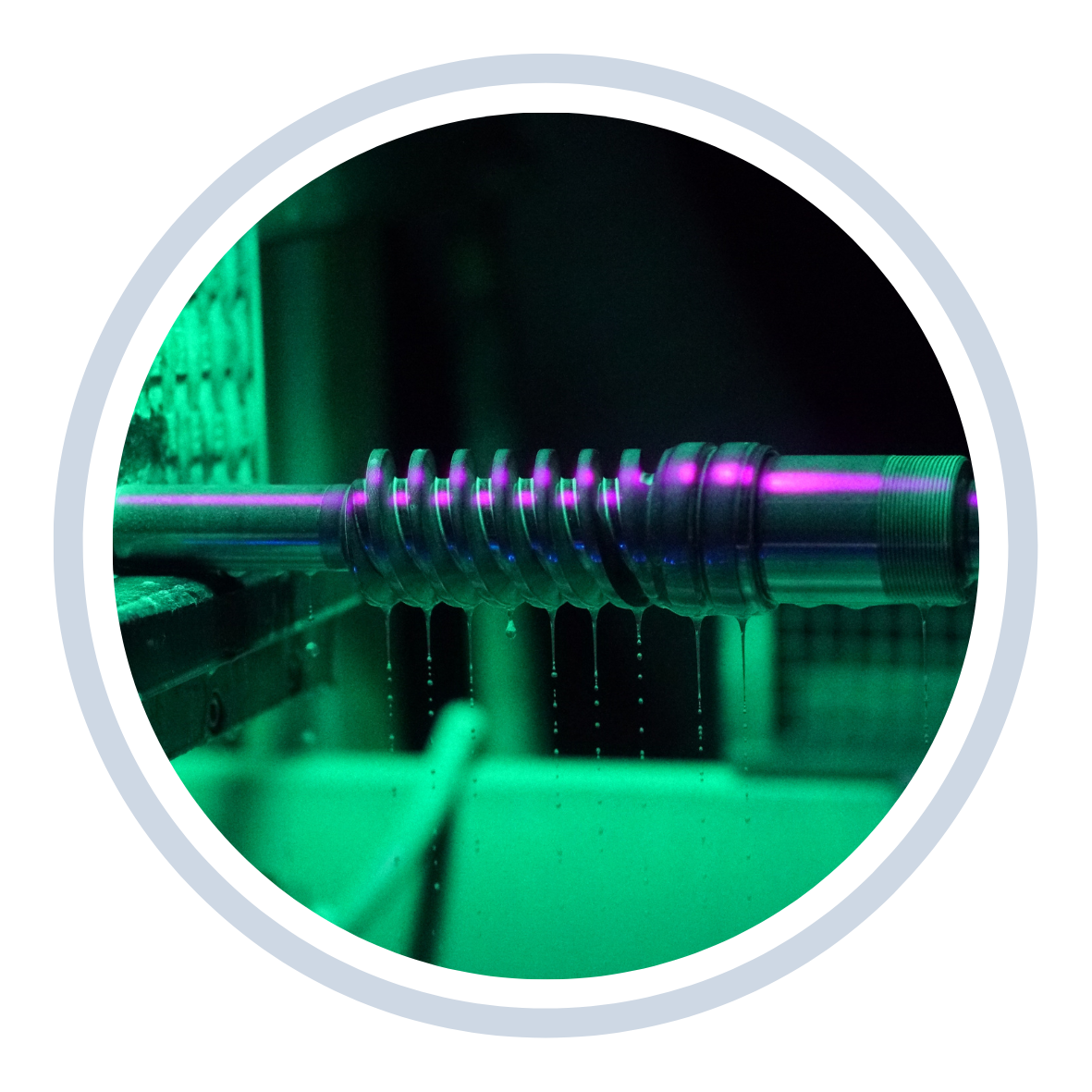

Il bancale magnetico fisso è predisposto per il controllo con particelle magnetiche fluorescenti in sospensione oleosa. L’impianto può alloggiare componenti aventi lunghezza di 1 metro e genera un campo magnetico longitudinale nel componente mediante un nucleo ferromagnetico interno, ed un campo circonferenziale, mediante il passaggio di cuna corrente assiale

Generatore portatile carrellato – General Industry

Nel caso di componenti aventi dimensioni troppo elevate per il bancale fisso, o nel caso in cui sia necessario disporre di un sistema che generi elevati valori di corrente e campo magnetico presso cliente, TEC Eurolab dispone di un generatore carrellato, che può essere utilizzato sia mediante puntali, sia mediante avvolgimenti in bobina. Tutte le tecniche possono essere abbinate, in funzione del tipo di componente oggetto di ispezione, a controlli con particelle magnetiche colorate o fluorescenti.

Elettromagneti portatili – General Industry

Specifici per il controllo di giunzioni saldate o di specifiche aree di componenti di grandi dimensioni o geometrie complesse, il controllo con elettromagnete portatile consente il soddisfacimento dei requisiti della UNI EN ISO 9934-1 sia in sede sia presso il cliente, e può essere abbinato a particelle magnetiche fluorescenti (nel caso di componenti lavorati) o particelle magnetiche colorate (nel caso di componenti grezzi).

IN COSA CONSISTE IL METODO MAGNETOSCOPICO (MT)?

Il controllo con particelle magnetiche (identificato dall’acronimo MT o MPI) ha la funzione di individuare discontinuità superficiali e sub-superficiali in componenti ferromagnetici.

Il principio di funzionamento del metodo si basa sull’applicazione di un campo magnetico al campione (o di una corrente a sua volta generante un campo indotto). Le linee di campo, normalmente giacenti all’interno del campione, in prossimità di discontinuità aperte in superficie o appena al di sotto di esso, fuoriescono dal campione, polarizzando le pareti del difetto.

L’applicazione di particelle magnetiche (colorate o fluorescenti in funzione dell’applicazione) determina una localizzazione delle stesse in prossimità della polarizzazione, consentendo l’individuazione della discontinuità da parte dell’operatore.

DOVE E QUANDO SI APPLICA IL CONTROLLO CON METODO MAGNETOSCOPICO (MT)?

Il controllo con particelle magnetiche necessita di essere applicato su componenti ferromagnetici. Per questo motivo trova la sua applicazione principale in organi di trasmissione, alberi, ingranaggi e giunti saldati in acciai debolmente legati.

Il principio fisico del metodo, inoltre, favorisce l’individuazione di indicazioni lineari rispetto ad indicazioni non lineari, e per questo motivo viene applicato su componenti derivanti dal processo di stampaggio/fucinatura, su componenti lavorati meccanicamente o sui quali è stato eseguito un trattamento termico e su giunzioni saldate per la ricerca di discontinuità lineari.

Come per i liquidi penetranti, in funzione del tipo di componente e del suo stato superficiale esistono differenti tecniche applicabili. In particolare, è possibile eseguire:

  • Controlli con particelle magnetiche a contrasto di colore, specifiche per componenti con elevata rugosità superficiale, componenti grezzi o semilavorati o giunti saldati in cantiere
  • Controlli con particelle magnetiche fluorescenti, specifiche per componenti lavorati di macchina o sottoposti a trattamento termico

L’applicazione di particelle fluorescenti in un ambiente oscurato consente nel caso di presenza dell’indicazione, un maggior contrasto rispetto al background, ed una conseguente migliore probabilità di individuazione della discontinuità stessa.

In funzione del tipo di processo svolto sul componente, la discontinuità individuata può anche essere molto piccola.

Vuoi verificare la qualità
del tuo prodotto
con il metodo magnetoscopico?

CHIEDI CONTROLLO MT

FAQ – IL METODO MAGNETOSCOPICO

Faq

Sai che effettuando un controllo con particelle magnetiche, l’applicazione di un campo influenza permanentemente le proprietà del materiale?

Durante un controllo non distruttivo con metodo magnetoscopico, nel materiale rimane un certo valore di magnetismo residuo che dipende dall’intensità del campo applicato e dalla permeabilità del materiale. In alcuni casi sono necessarie smagnetizzazioni apposite entro i tunnel. Al contrario, se si esegue il controllo di una saldatura con l’elettromagnete in corrente alternata, il magnetismo residuo sarà trascurabile.

Hai bisogno di formazione su questo argomento?

Scopri il corso di TEC Eurolab Academy sui Controlli non Distruttivi con Metodo Magnetoscopico

Corso di formazione

corso controlli non distruttivi metodo magnetoscopico

Metodo Magnetoscopico (MT) 2° Livello UNI EN ISO 9712

SCOPRI DI PIÙ

Approfondimenti

TEC Eurolab dispone di 2 linee per l’esecuzione di controlli non distruttivi (METODO MT).
