Strumentazioni centro tomografico
TEC Eurolab è dotata di 3 sistemi tomografici con caratteristiche e potenzialità differenti, che ci permettono di testare qualsiasi tipo di componente.

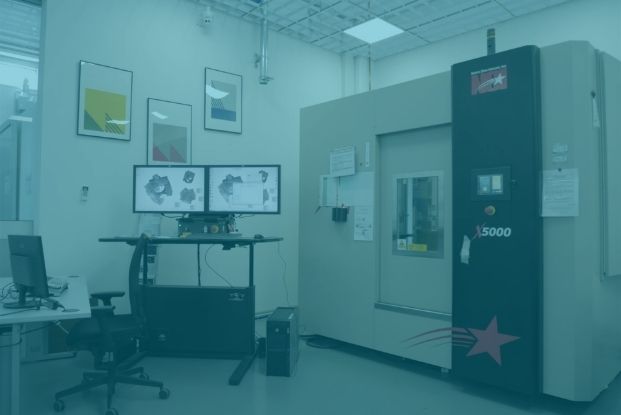

Tomografo NSI X5000 – 240 KV
Sistema a micro fuoco con detector Flat Panel, specifico per controllare componenti in leghe leggere o materiali compositi, per i quali serve una risoluzione elevata, utile anche per un controllo tomografico preliminare ad una Failure Analysis.
Scan volume: D = 500 mm, H = 1200 mm
Max Payload: 90 kg
Max resolution: 5 µm
Source: X-ray WorX 240
- X-Ray Tube Typology: open, microfocus
- Maximum Voltage: 240 kV
- Maximum power: 350 W
- Focal spot size: 5 µm
Flat Panel Detector: Varian 2520 DX
- Pixel Pitch: 127 µm
- Sensible Surface: 250x200 mm
- Maximum Acquisition Speed: 12,5 fps - 30 binning
- Greyscale resolution: 16 bit
- Scintillator: cesium

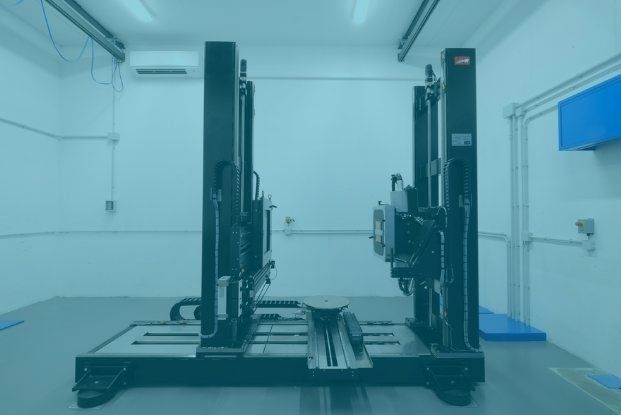

Tomografo NSI X7500 – 450 KV
Sistema a mini fuoco con detector Flat Panel e Detector ad Array Lineare, ottimale per il controllo di componenti a media densità come le leghe di titanio e specifico per controllare componenti di grandi dimensioni, grazie allo spazio macchina disponibile all’interno di un bunker di 9,0 m x 6,0 m.
Scan volume: D = 1500 mm, H = 3000 mm
Max Payload: 250 kg
Max resolution: 70 µm
Source: Varian HPX 450-11
- X-Ray Tube Typology: closed, minifocus
- Maximum Voltage: 450 kV
- Maximum power: 1500 W
- Focal spot size: 0,4 µm
Flat Panel Detector: PE XRD 1621 AN14 ES
- Pixel Pitch: 200 µm
- Sensible Surface: 400x400 mm
- Maximum Acquisition Speed: 15 fps - 30 binning
- Greyscale resolution: 16 bit
- Scintillator: DRZ + (Gadox)
LDA Detection Technology 0.4iHE2-922
- Pixel Pitch: 400 µm
- Length: 92 cm
- Integration time: 30 - 1550 fps

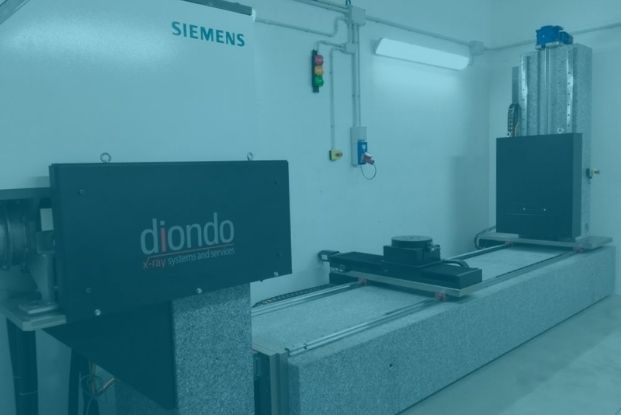

Tomografo DIONDO LINAC D7 – 6,0 MeV
Sistema unico in Italia, con energie di emissione fino a 6,0 MeV, che consente di spingere il controllo tomografico oltre i limiti classici e di ispezionare per analisi dimensionali e difettologiche componenti in super leghe, come Inconel, Cromo-Cobalto-Molibdeno, rame e simili. L’ampio Bunker permette di posizionare componenti fino ad 1,0 m di diametro e 1,5 m in altezza e peso fino a 200 Kg.
- Manipulator: 6-axes granite-based
- Variable FDD: 1500 - 4000 mm
- Scanning Envelope: D = 1000 mm, H = 2000 mm
- Max payload: 200 kg
- Max dose rate: 2.5 Gy/min @ 3 MeV, 9.0 Gy/min @ 6MeV
- High resolution Line Detector Array: length 600 mm, pixel pitch 200 µm
- 3K Flat Panel Detector 4343 HE: active area 417 x 417 mm, pixel pitch 139 µm
Scarica la brochure sull’Acceleratore Lineare
Work Station
Ai 3 sistemi tomografici si aggiungono 12 Work Station specifiche per l’analisi di volumi tomografici di grandi dimensioni, il calcolo delle superfici e le analisi caratteristiche.
