Controllo Qualità Assemblaggi Elettronici secondo lo standard IPC-A-610

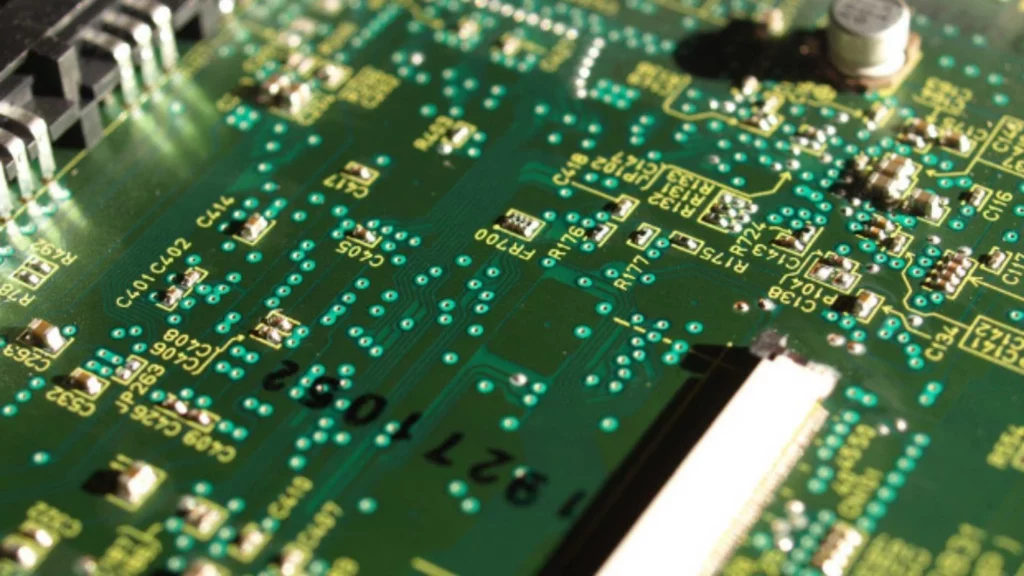

Il servizio di controllo qualità assemblaggi elettronici erogato dal dipartimento di Test Engineering è configurato come un processo multifase sistematico, essenziale per validare la conformità dei prodotti alle specifiche tecniche più stringenti. Il pilastro di questa attività è lo standard IPC-A-610, il riferimento globale per i criteri di accettabilità delle schede elettroniche assemblate (PCBA).

Attraverso un’ispezione rigorosa basata sui parametri della norma, è possibile rilevare precocemente eventuali difetti di saldatura o posizionamento, minimizzando la necessità di costose rilavorazioni post-produzione. L’obiettivo finale rimane la garanzia della massima affidabilità del dispositivo, assicurando che ogni unità rispetti i requisiti della propria classe di appartenenza (Class 1, 2 o 3).

I criteri di accettabilità e le Classi IPC

Lo standard ipc a 610 è diviso in classi, le quali definiscono i criteri di accettabilità degli assemblaggi elettronici. Non tutti i PCBA richiedono lo stesso livello di affidabilità: questo infatti varia in base alla destinazione d’uso del prodotto. Determinare la classe di appartenenza è il primo passo per stabilire i limiti di tolleranza dei difetti e le severità dei controlli. Ogni componente elettronico viene valutato confrontando i suoi parametri con i criteri definiti dalla normativa, in base alla sua classe di appartenenza.
Le classi previste dalla ipc a 610 sono:

Classe 1 – Prodotti elettronici generici: dispositivi in cui il funzionamento del circuito è l’unico elemento necessario e l’imperfezione estetica non è rilevante. Si tratta tipicamente di elettronica di consumo a basso costo e con un ciclo di vita limitato.
Classe 2 – Prodotti industriali e professionali: apparecchiature per le quali è richiesta una continuità di servizio e una durata prolungata. Sono ad esempio server, strumentazione industriale e sistemi di comunicazione
Classe 3 – Prodotti ad alta affidabilità per settori critici: questa classe rappresenta il livello massimo di qualità per mercato come aerospace, difesa e medicale. In questi ambiti, il fermo macchina o il malfunzionamento non sono ammessi, poiché potrebbero compromettere la sicurezza umana o l’integrità di missioni critiche. Qui i criteri di accettabilità per il controllo qualità assemblaggi elettronici sono estremamente rigidi.

Cosa verifichiamo: i parametri dell'ispezione PCBA

L’attività di ispezione condotta dal dipartimento di Test Engineering non si limita a una verifica superficiale, ma consiste in un’analisi tecnica granulare di ogni singolo elemento che compone la scheda. Ogni parametro viene confrontato con le tabelle di accettabilità IPC-A-610 per garantire la ripetibilità e l’oggettività del controllo.
Il controllo qualità assemblaggi elettronici si focalizza sui seguenti punti critici:

Qualità delle saldature (THT e SMD): verifica dei bagnaggi, dei menischi di saldatura e del riempimento dei fori metallizzati per i componenti Through-Hole Technology, oltre alla corretta formazione dei giunti per i componenti Surface Mount Device.
Marcature e tracciabilità: controllo della leggibilità e della correttezza di etichette, codici componente e marcature serigrafiche, fondamentali per la gestione del ciclo di vita del prodotto.

Posizionamento e orientamento: accertamento della corretta polarità dei componenti attivi e passivi, verifica del centering sulle piazzole e assenza di difetti di rotazione o tombstoning.
Integrità meccanica ed elettrica: ispezione della solidità dei fissaggi, della corretta crimpatura dei terminali e della conformità dei cablaggi e del wiring interno.
Condizioni del laminato e rivestimenti: analisi del supporto in FR4 per escludere delaminazioni, bolle o bruciature, e verifica dell’uniformità dei rivestimenti protettivi (conformal coating) e delle maschere di saldatura.
Assenza di difetti critici: ricerca sistematica di anomalie quali ponti di saldatura (short circuit), saldature fredde, sfere di stagno (solder balls) o presenza di voids eccessivi nei giunti, che potrebbero compromettere l’affidabilità a lungo termine della PCBA.

Tecnologie di ispezione: dall’AOI ai Raggi X

Per garantire la massima aderenza allo standard IPC-A-610, il dipartimento di test engineering impiega tecnologie diagnostiche avanzate. L’integrazione di sistemi automatici e test funzionali permette di validare ogni PCBA non solo esteticamente, ma anche dal punto di vista della solidità strutturale ed elettrica.

Ispezione ai Raggi X (X-RAY)

Per i package più complessi come BGA (Ball Grid Array) o QFN (Quad Flat No-leads), dove i giunti di saldatura sono nascosti sotto il corpo del componente, l’ispezione ottica non è sufficiente. L’analisi radiografica a raggi X permette di visualizzare l’integrità delle sfere di stagno, rilevando eventuali voids interni, ponti occulti o disallineamenti non visibili esternamente.

Collaudo Elettrico (ICT e Test Funzionali)

Il collaudo elettrico (E-Test) convalida l’operatività della scheda. Attraverso l’In-Circuit Test (ICT) si verificano i singoli componenti e le interconnessioni, mentre i test funzionali simulano l’ambiente operativo reale per misurare tensioni, correnti e risposte dinamiche ai carichi, assicurando che la scheda performi esattamente come da specifica di progetto.

First Article Inspection (FAI)

Ispezione meticolosa del primo pezzo di ogni lotto per validare il setup macchina prima della produzione in serie.

Analisi Termomeccanica e Standardizzazione

L’applicazione costante della normativa IPC-A-610 garantisce coerenza qualitativa e riduce drasticamente il tasso di errore. Inoltre, l’analisi termomeccanica previene i guasti precoci analizzando la resistenza dei giunti ai cicli termici e alle sollecitazioni meccaniche, garantendo l’affidabilità a lungo termine del prodotto finale.

Contatta il nostro team tecnico per definire un piano di controllo qualità conforme allo standard IPC-A-610

Test IPC-A-610 con TEC Eurolab

Affidarsi al dipartimento di Test Engineering di TEC Eurolab per il controllo qualità degli assemblaggi elettronici significa poter contare su un partner con più di 35 anni di esperienza nel settore del testing. I tecnici del dipartimento sono altamente qualificati e sono in grado di affiancare il cliente per qualsiasi esigenza specifica, studiando campagne di prova costruite attorno al sistema o assieme da indagare. Il rispetto dei più importanti standard globali e una rigorosa esecuzione delle procedure di prova rafforza ulteriormente l’affidabilità del testing. L’identificazione oggettiva dei difetti secondo le classi di accettabilità IPC riduce drasticamente il rischio di immettere sul mercato lotti difettosi; la validazione fornisce inoltre feedback preziosi per correggere le derive dei processi produttivi. Infine, il cliente può contare su un supporto completo dalla progettazione del test fino all’interpretazione dei risultati di prova.

FAQ - Standard IPC-A-610

Che cos'è lo standard IPC-A-610 e perché è importante?

L’IPC-A-610, intitolato “Acceptability of Electronic Assemblies”, è lo standard internazionale più utilizzato nel settore elettronico per l’ispezione visiva delle schede assemblate. È fondamentale perché stabilisce criteri visivi oggettivi e misurabili (target, accettabile, difetto) per ogni aspetto della PCBA, garantendo che produttore e cliente finale parlino lo stesso linguaggio qualitativo e tecnico.

Qual è la differenza principale tra la Classe 2 e la Classe 3 IPC?

La differenza risiede nel grado di affidabilità richiesto e nella severità dei criteri di ispezione. Mentre la Classe 2 ammette alcune imperfezioni estetiche purché non pregiudichino il funzionamento a lungo termine (prodotti industriali), la Classe 3 impone tolleranze minime e requisiti di bagnaggio molto più elevati. Nella Classe 3, il riempimento dei fori nei componenti THT deve essere quasi totale e non sono ammesse criticità che possano portare al minimo rischio di interruzione del servizio (settori critici).

Quando è necessaria l'ispezione ai Raggi X sui PCBA?

L’ispezione ai Raggi X (X-Ray) è indispensabile quando sulla scheda sono presenti componenti con terminali non accessibili alla vista, come i package BGA, QFN o LGA. Poiché i giunti di saldatura si trovano sotto il corpo del componente, l’ispezione ottica (AOI) non può verificarne l’integrità. I raggi X permettono di individuare cortocircuiti occulti, voids eccessivi o insufficiente bagnaggio delle sfere di stagno.

Il controllo qualità IPC-A-610 può ridurre i costi di produzione?

Sì, attraverso la riduzione delle rilavorazioni (rework) e degli scarti. Identificare una deriva di processo o un difetto sistematico nelle fasi iniziali, invece che a prodotto finito o, peggio, dopo l’installazione sul campo, abbatte drasticamente i costi di assistenza in garanzia e ottimizza il First Pass Yield della linea produttiva.

Quali sono i difetti di saldatura più comuni rilevati durante l'ispezione?

Tra i difetti più frequenti si riscontrano:

Ponti di saldatura: cortocircuiti tra pad adiacenti.
Saldature fredde o insufficienti: giunti opachi o con bagnaggio incompleto che compromettono la conducibilità.
Tombstoning: sollevamento di un’estremità di un componente SMD.
Eccesso di sfere di stagno (solder balls): piccoli residui che possono migrare e causare cortocircuiti nel tempo.
Componenti disallineati o invertiti: errori di pick-and-place che non rispettano le tolleranze IPC.
